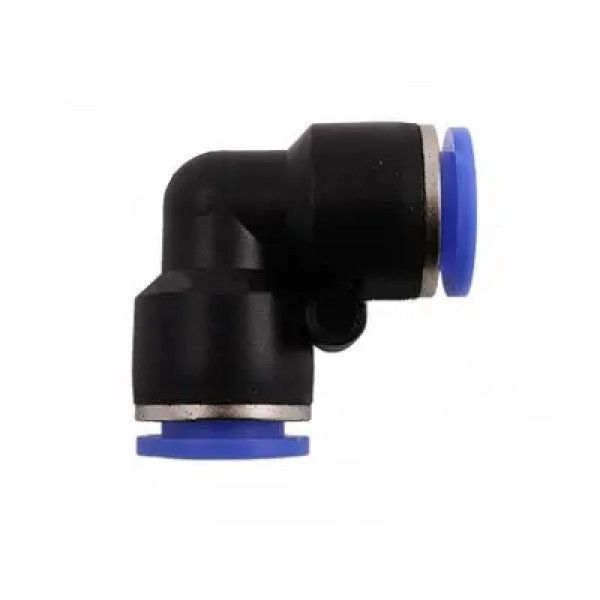

Цанговый фитинг угловой 12 мм используется для стыковки двух пневматических трубок одинакового диаметра с одновременным изменением направления магистрали. Модель выполнена в формате колена и имеет два быстросъемных цанговых входа. Резьбовые соединения в этой конструкции отсутствуют, поэтому фитинг устанавливается непосредственно между двумя отрезками трубки 12 мм.
Для компактной прокладки трубок
Поворотная конфигурация позволяет сформировать угол примерно 90° в месте, где трубку нежелательно сильно изгибать. Такое решение удобно при компоновке пневматических узлов внутри компрессорного оборудования, возле корпусных деталей или на участках с небольшим запасом свободного пространства.
Оба конца оснащены цанговыми механизмами. Трубка вводится в соответствующее отверстие и удерживается внутри фиксатором. Синие кольца на торцах предназначены для разъединения: при нажатии на кольцо трубку можно извлечь из фитинга.
Применение
Соединитель подходит для монтажа и ремонта пневматических магистралей, компрессорных систем и других конструкций, в которых используются трубки с наружным диаметром 12 мм. Он может применяться для создания нового поворота линии или замены аналогичного изношенного элемента.
Характеристики
|
Параметр
|
Значение
|
|
Тип
|
Цанговый угловой фитинг
|
|
Диаметр трубки
|
12 мм
|
|
Количество цанговых входов
|
2
|
|
Схема соединения
|
12 мм × 12 мм
|
|
Конфигурация
|
Угловая
|
|
Ориентировочный угол
|
90°
|
|
Резьба
|
Нет
|
|
Тип монтажа
|
Быстросъемный
|
|
Назначение
|
Соединение пневматических трубок
|
Подбор
Главное условие совместимости – использование трубки с наружным диаметром 12 мм с обеих сторон. Перед монтажом также стоит проверить состояние торцов трубок: ровный срез облегчает правильную установку в цанговый механизм.
