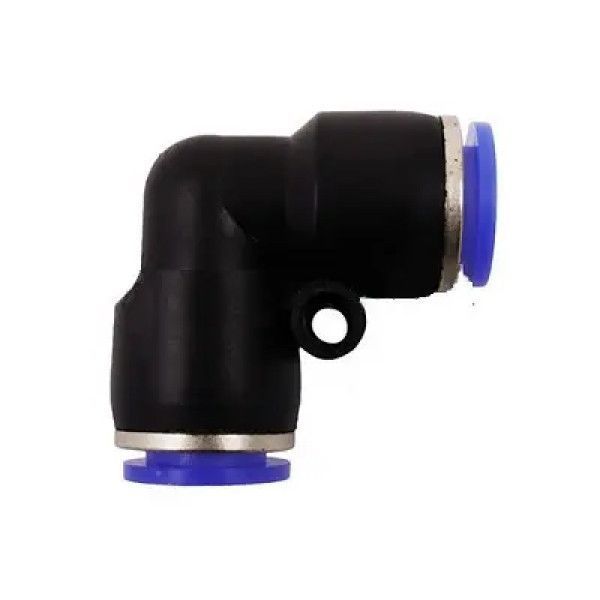

Цанговый фитинг угловой 10 мм – соединительный элемент для формирования поворотного участка пневматической магистрали. Он позволяет соединить две трубки одинакового диаметра без резьбовых переходов и изменить направление трассы под прямым углом. Такой вариант удобен для компрессоров, пневматического оборудования и других систем, где необходимо компактно проложить воздушную линию.
Конструкция без резьбы
Фитинг имеет два быстросъемных входа под трубку 10 мм. На каждом конце расположена цанга с синим нажимным кольцом. При установке трубка входит непосредственно в фитинг и фиксируется внутренним механизмом. Для демонтажа достаточно прижать кольцо и извлечь трубку.
Между двумя разъемами сформирован поворот примерно на 90°. Благодаря этому для изменения направления пневмолинии не нужно изгибать трубку с малым радиусом или устанавливать дополнительные переходники.
Где используется
Угловой соединитель подходит для сборки новой магистрали, замены старого фитинга или изменения конфигурации уже смонтированной пневмосистемы. Его можно применять в компрессорных установках, системах подачи воздуха и различных пневматических механизмах с трубками соответствующего размера.
Характеристики
|
Параметр
|
Значение
|
|
Наименование
|
Цанговый фитинг угловой
|
|
Диаметр трубки
|
10 мм
|
|
Количество подключений
|
2
|
|
Тип подключения
|
Цанговое
|
|
Резьба
|
Отсутствует
|
|
Конфигурация
|
Угловая
|
|
Угол поворота
|
90°
|
|
Назначение
|
Соединение двух пневматических трубок
|
|
Монтаж
|
Быстросъемный
|
Особенности монтажа
Перед установкой желательно ровно обрезать торец трубки и проверить, чтобы он не имел сильных деформаций. Трубка вставляется в разъем до упора. При замене детали главным параметром является наружный диаметр трубки 10 мм с обеих сторон.
