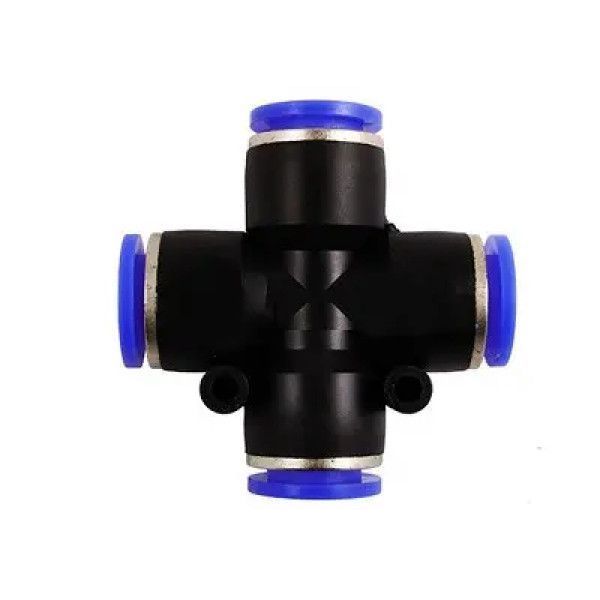

Цанговый фитинг-крестовина 12 мм предназначен для построения пневматической сети с четырьмя отдельными направлениями. Деталь устанавливается в точке распределения магистрали и позволяет подключить четыре трубки одинакового размера в одном компактном узле. Все разъемы рассчитаны на трубку с наружным диаметром 12 мм.
Назначение крестовины
Такой фитинг удобно использовать в пневматических схемах, где воздушную линию необходимо развести от центральной точки в несколько сторон. Крестообразная геометрия помогает организовать трубки без нагромождения нескольких тройников и дополнительных соединителей.
Модель подходит для компрессорных установок, воздушных магистралей, пневматических механизмов и другого оборудования, в котором применяются трубки соответствующего диаметра.
Быстросъемное соединение
В каждом из четырех портов предусмотрен цанговый зажим. Для монтажа трубку необходимо вставить в разъем до фиксации. Внутренний механизм удерживает ее в рабочем положении без использования резьбовых гаек или отдельных зажимов.
При обслуживании системы соединение легко разбирается: нажатие на внешнее кольцо освобождает трубку и позволяет извлечь ее из фитинга.
Характеристики
|
Параметр
|
Значение
|
|
Тип
|
Цанговый фитинг-крестовина
|
|
Диаметр трубки
|
12 мм
|
|
Количество портов
|
4
|
|
Схема подключения
|
12 × 12 × 12 × 12 мм
|
|
Тип соединения
|
Цанговое
|
|
Конструкция
|
Крестообразная
|
|
Резьба
|
Отсутствует
|
|
Монтаж
|
Быстросъемный
|
|
Сфера применения
|
Пневматические и компрессорные системы
|
Подбор и установка
Для этой модели необходимы трубки с наружным диаметром 12 мм на всех четырех направлениях. Перед сборкой желательно проверить ровность срезов трубок и отсутствие повреждений в зоне, которая входит в цангу. После монтажа каждое соединение стоит проверить на надежность фиксации.
