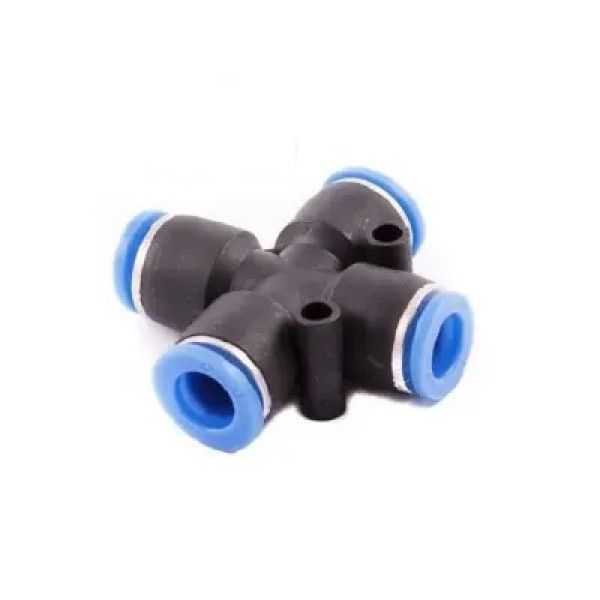

Цанговый фитинг-крестовина 10 мм используется как центральный соединительный узел в пневматических системах, где необходимо развести магистраль сразу в четыре направления. Все четыре порта имеют одинаковый размер и рассчитаны на трубку с наружным диаметром 10 мм. Такой формат удобен для построения разветвленных воздушных контуров без использования нескольких отдельных переходников.
Что дает крестовина в системе
Главная особенность этой детали – возможность собрать четыре участка пневмолинии в одной точке. Это помогает сделать схему компактнее, сократить количество отдельных соединительных элементов и аккуратно организовать трубки внутри компрессорного или другого пневматического оборудования.
Крестообразная форма позволяет направить трубки в разные стороны, не создавая лишних изгибов.
Устройство и подключение
Каждый из четырех входов оснащен цанговым быстросъемным механизмом. Трубка вставляется в разъем до фиксации, после чего удерживается внутри без дополнительных гаек или хомутов. Для отсоединения достаточно нажать на кольцо цанги и извлечь трубку.
Резьбовых участков в конструкции нет – крестовина работает исключительно как соединитель трубок одинакового диаметра.
Характеристики
|
Параметр
|
Значение
|
|
Тип детали
|
Цанговый фитинг-крестовина
|
|
Размер трубки
|
10 мм
|
|
Количество подключений
|
4
|
|
Формат соединения
|
10 × 10 × 10 × 10 мм
|
|
Конструкция
|
Крестообразная
|
|
Тип фиксации
|
Цанговый
|
|
Резьба
|
Отсутствует
|
|
Монтаж
|
Быстросъемный
|
|
Назначение
|
Распределение пневматической магистрали
|
Монтаж и проверка
Перед установкой стоит убедиться, что все трубки имеют наружный диаметр 10 мм. Торцы желательно обрезать ровно, после чего вставить каждую трубку в соответствующий порт до полной фиксации. После сборки рекомендуется проверить плотность всех четырех соединений.
