Цанговий фітинг-трійник 6 мм призначений для розгалуження пневматичної магістралі на два напрямки або, навпаки, для об’єднання двох ліній в одну. Конструкція має три однакові швидкознімні входи під трубку із зовнішнім діаметром 6 мм, тому додаткові різьбові перехідники для підключення не потрібні.
Конструкція та принцип з’єднання

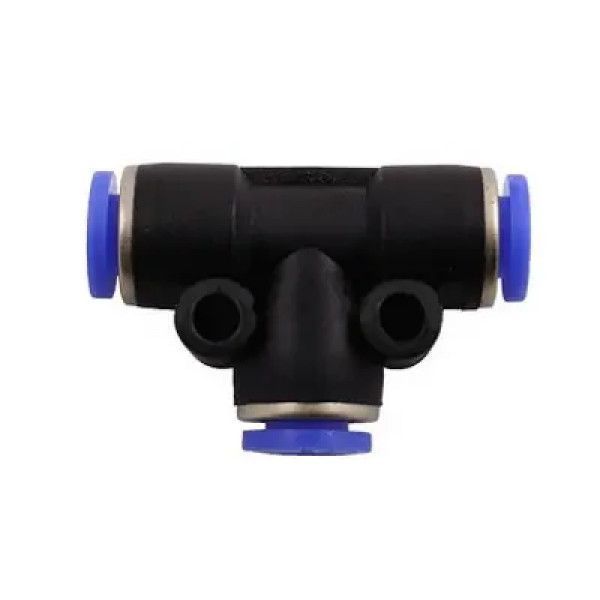

Корпус виконаний у Т-подібній формі. Два цангові роз’єми розташовані на одній прямій, третій – перпендикулярно до них. Така конфігурація дозволяє створити відгалуження саме в потрібній точці пневмолінії та акуратно розвести трубки всередині обладнання.
На кожному вході встановлене синє натискне кільце. Трубка вставляється у фітинг до фіксації внутрішнім затискним механізмом. При необхідності розібрати з’єднання достатньо натиснути на кільце та витягнути трубку.
Де застосовується
Трійник може використовуватися в компресорному обладнанні, системах подачі стисненого повітря, пневматичних схемах та інших конструкціях із трубками відповідного діаметра. Він зручний при встановленні додаткової гілки магістралі, підключенні другого вузла або зміні конфігурації вже змонтованої системи.
Характеристики
|
Параметр
|
Значення
|
|
Тип виробу
|
Цанговий фітинг-трійник
|
|
Діаметр трубки
|
6 мм
|
|
Кількість підключень
|
3
|
|
Схема
|
6 × 6 × 6 мм
|
|
Тип з’єднання
|
Цангове
|
|
Конструкція
|
Т-подібна
|
|
Різьблення
|
Відсутнє
|
|
Монтаж
|
Швидкознімний
|
|
Призначення
|
Розгалуження пневматичної магістралі
|
Рекомендації перед встановленням
Для цього фітинга використовуються трубки із зовнішнім діаметром 6 мм на всіх трьох підключеннях. Перед монтажем бажано перевірити рівність зрізу трубки та вставити її в роз’єм до упору – це допоможе правильно зафіксувати з’єднання.
