Цанговый фитинг угол 10 мм с резьбой 1/4" – компактный переходной элемент для сборки пневматических контуров и подключения воздушной трубки к компрессорному оборудованию. Его основная задача – соединить трубку диаметром 10 мм с резьбовым портом 1/4" и одновременно повернуть направление магистрали на 90°. Такая схема особенно удобна там, где трубопровод проходит близко к корпусу оборудования или соседним деталям.
Практичное решение для пневмолинии

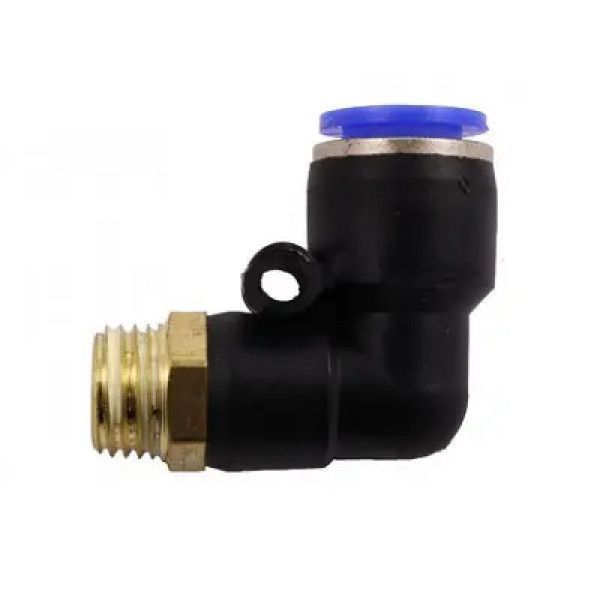

Фитинг имеет Г-образный корпус с двумя разными типами присоединения. С одной стороны находится быстросъемная цанга. Трубка вставляется непосредственно в отверстие и удерживается внутренним зажимным механизмом. Синее кольцо на входе служит для разблокировки соединения при демонтаже.
С другой стороны расположена наружная резьба 1/4". Металлическая шестигранная часть позволяет удобно удерживать деталь инструментом во время вкручивания.
Почему удобна угловая форма
Поворот трубки выполняется без дополнительного колена и без необходимости формировать резкий изгиб самой магистрали. Это помогает компактно расположить пневматические коммуникации внутри компрессора, возле клапанов, распределителей или других рабочих узлов. Цанговое соединение также упрощает разборку системы во время ремонта или замены трубки.
Характеристики
|
Характеристика
|
Значение
|
|
Тип запчасти
|
Угловой цанговый фитинг
|
|
Диаметр трубки
|
10 мм
|
|
Резьба
|
1/4"
|
|
Тип резьбы
|
Наружная
|
|
Направление подключения
|
90°
|
|
Фиксация трубки
|
Цанговая
|
|
Демонтаж трубки
|
Через нажимное кольцо
|
|
Применение
|
Пневмосистемы, компрессорное оборудование
|
Проверка перед покупкой
Для правильного подбора достаточно в первую очередь сверить два параметра: наружный диаметр трубки 10 мм и резьбовое посадочное место 1/4". Также рекомендуется сравнить форму и расположение соединений с деталью, которая установлена на оборудовании сейчас.
