Цанговый фитинг-крестовина 6 мм предназначен для создания четырех направлений в пневматической магистрали. Деталь позволяет соединить сразу четыре трубки с наружным диаметром 6 мм в одном узле и распределить воздушный поток между несколькими ветвями системы. Такой формат удобен для более сложных пневматических схем, где одного тройника недостаточно.
Особенности конструкции

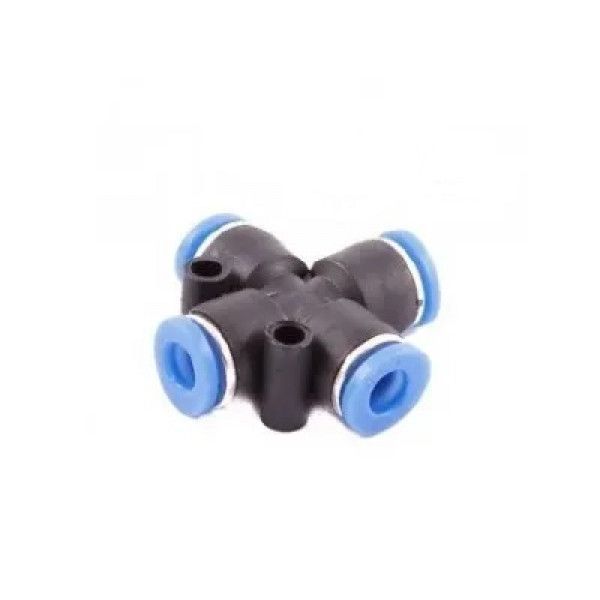

Фитинг имеет крестообразный корпус с четырьмя цанговыми разъемами, расположенными попарно напротив друг друга. Каждый канал рассчитан на трубку 6 мм и оснащен быстросъемным механизмом с нажимным кольцом.
Подключение выполняется без резьбы, гаек и дополнительных переходников. Трубка вставляется непосредственно в отверстие фитинга и удерживается внутренней цангой. При необходимости демонтажа нужно нажать на внешнее кольцо соответствующего разъема и извлечь трубку.
Для разветвленных пневмосистем
Крестовина может применяться в компрессорном оборудовании, пневматических установках, системах подачи сжатого воздуха и других магистралях с трубками 6 мм. Она дает возможность компактно объединить несколько участков системы в одной точке и упростить прокладку трубок.
Характеристики
|
Параметр
|
Значение
|
|
Тип изделия
|
Цанговый фитинг-крестовина
|
|
Диаметр трубки
|
6 мм
|
|
Количество подключений
|
4
|
|
Схема соединения
|
6 × 6 × 6 × 6 мм
|
|
Тип подключения
|
Цанговый
|
|
Форма
|
Крестообразная
|
|
Резьба
|
Отсутствует
|
|
Монтаж
|
Быстросъемный
|
|
Назначение
|
Распределение пневматической магистрали
|
Подбор и установка
Перед покупкой необходимо убедиться, что все трубки имеют наружный диаметр 6 мм. Для корректной фиксации желательно использовать трубки с ровным срезом и вставлять их в разъем до упора.
